SpinForm-Technologie

Effizientes Prägen großer 2K-Bauteile

Produktinformationen

Mehrkomponenten-Bauteile lassen sich mit der speziellen Wendeplattentechnik-SpinForm wirtschaftlich herstellen, wenn hohe Kavitäten und Stückzahlen gefragt sind. Die beiden Trennebenen sind prädestiniert für das Prägen von 2K-Bauteilen. Denn bei SpinForm kann ein maschinenseitiger Prägehub, der je Komponente separat erfolgt, gewährleistet werden.

Doppelte Produktionskapazität bei gleichbleibender Schließkraft
Ideal für besonders großflächige Bauteile oder besonders hohe Stückzahlen
Hervorragende Zugänglichkeit dank freitragender Wendeeinheit mit optionaler Mittelplatte
Integration von Sonderverfahren wie Prägen möglich

Werkzeugtechnologie

SpinForm-Technik

Die SpinForm-Technik ist für alle 2K-Bauteile geeignet, die auch für die Drehtischtechnik in Frage kommen.

Verfahrenstechnik:

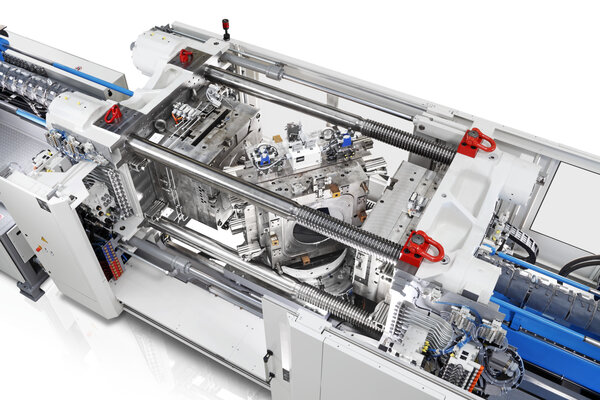

Die Maschine verfügt über zwei Trennebenen, sodass zwei Werkzeuge hintereinander eingespannt werden können. Dadurch entstehen zwei Austräge: eine Trennebene für den Vorformling und eine zweite Trennebene für die zweite Komponente. Der große Vorteil liegt im gleichzeitigen Einspritzen beider Komponenten, was einen doppelten Ausstoß bei gleicher Schließkraft im Vergleich zur Drehtischtechnik ermöglicht

Sie haben Fragen? Unsere Experten beraten Sie gerne.

Kontakt

Erweiterungen

Kombinationsmöglichkeiten SpinForm-Technologie

GX-Baureihe (4.000 - 14.500 kN)

Die Spritzgießmaschinen der GX-Baureihe verbinden das erstklassige, hydromechanische Zweiplattenkonzept mit dem Einkolbeneinspritzsystem: Der modulare Aufbau ermögicht die Konfiguration der kompakten Zweiplatten-Schließeinheit mit sämtlichen Spritzeinheiten.

MX-Baureihe (13.000 - 60.000 kN)

KraussMaffei ist Marktführer bei großen Spritzgießmaschinen. Unsere weltweit anerkannte MX-Baureihe zeichnet sich vor allem durch die von uns entwickelte hydromechanische Zweiplatten-Schließeinheit aus. Das Leistungsspektrum reicht von kompakten Spritzgießeinheiten mit Basisautomation über hochkomplexe Fertigungszellen bis zur kompletten Fabrikplanung.
